液化天然气(LNG)储罐防腐措施
液化天然气储罐概述
液化天然气(Liquefied Natural Gas,简称LNG),主要成分是甲烷,被公认是地球上最干净的化石能源,无色、无味、无毒且无腐蚀性,其体积约为同量气态天然气体积的1/625,液化天然气的质量仅为同体积水的45%左右,通常储存在低温储存罐内。
在天然气产业链中,液化天然气(LNG)为能源的输送、储存提供了方便和优势。由于LNG为深冷液态物质,其储存技术要求较高,储罐由最初阶段的单容罐,到双容罐发展成技术成熟的全容罐,并且储罐容量也在不断增大。
储存介质的危险性
LNG常压下约在-162C储存,在0.3MPa~0.7MPa条件下,在-145C左右储存(以组分不同决定 ),一旦泄漏后果十分严重。因此,相关资料提出了LNG的潜在危险性:即低温、BOG(蒸发气体 )、着火(爆炸 )和翻滚的危险性等问题。
LNG储罐相比其他燃气设施来说,高度还是较高的,这就使得储罐的外表面特别是上部防腐维护较困难,风险较大如果进行了较好的外表面防腐,防腐涂层不但能保护金属免受腐蚀或减缓腐蚀,同时还能将部分阳光反射出去,从而减少储罐的吸热,有效地保持合格的日蒸发率。
LNG气化站站址所处的环境决定了LNG储罐所处的环境,通常处于城市边缘地带或工业园区,南方更是潮湿多雨,沿海地区空气中盐分较高,这些因素都能加速LNG储罐外表面的腐蚀。又由于LNG储罐储存介质、结构的特殊性,需要选用防腐性能强且质量优良的涂料。
储罐防腐涂料方案
纯烯锌涂料
德谦新材的纯烯锌涂料,是在锌的阴极保护机理上,引进纯碳本征石墨烯,将配方进行优化,全面激活高纯度锌,获得阴极保护、屏蔽效应、抑制作用三合一的防腐蚀机理。比普通环氧富锌的防腐性能提高3倍以上。
聚氨酯涂料
德谦新材的聚氨酯涂料具有良好的附着力、硬度、丰满度及优异的装饰性、耐候性和保色保光性。适用于各种钢结构或工程机械设备的表面高级保护装饰。
环氧玻璃磷片涂料
德谦新材的环氧玻璃磷片涂料漆膜坚硬、耐磨、附着力强,具有良好的耐水性、耐盐雾和防锈性能。使用玻璃鳞片技术强化涂层抗冲击和耐磨损性能,在多种表面状态下都具有良好的附着力,能用于湿喷砂处理的底材,适用于海上和陆上设备。
部位 | 涂料方案 | 干膜厚度 | 总膜厚 |
---|---|---|---|
外壁 | 纯烯锌涂料 | 80μm | 260μm |
纯烯锌配套中间涂料 | 100μm | ||
聚氨酯涂料 | 80μm | ||
内壁 | 环氧玻璃磷片涂料 | 160μm | 160μm |

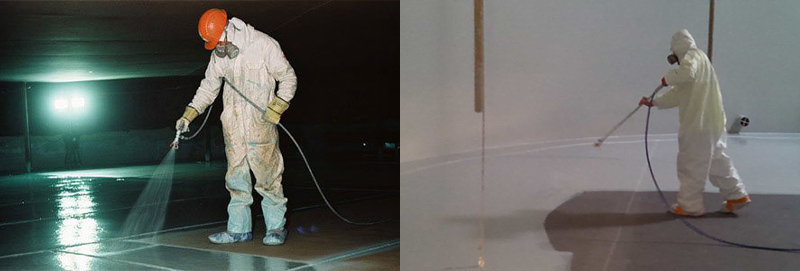

储罐涂料的施工
油漆的施工参数要求:按底漆 → 中间漆 → 面漆的施工顺序进行。
在储罐外表面除锈达到要求后,应在4h内涂上纯烯锌底漆。涂漆时可采用高压无气喷涂设备喷涂,也可用滚涂设备滚涂。
将调配、搅拌好的纯烯锌底漆喷涂3遍,每遍间隔至少4h,使底漆漆膜总厚度≥80μm,但在施涂后遍底漆涂料前,必须彻底清除表面的锌盐,以免影响漆膜的层间附着力。
在底漆涂完并干燥24h后,在整个表面涂调配、搅拌好的纯烯锌配套中间涂料喷涂2遍,使其漆膜厚度达到>100μm。
在纯烯锌配套中间涂料涂完并干燥24h后,在储罐整体表面喷涂搅拌好的聚氨酯面漆3遍,保证漆膜厚度≥80μm。
对于储罐的某些“死角”部位,如支腿、接管、角焊缝及涂层损伤处等部位应分别及时用毛刷蘸取底漆、中间层漆、面漆将漆液“塞于”这些部位,保证漆膜厚度达到要求。
喷涂完毕后,储罐防腐后的整体外观要求为:罐体表面无明显流挂、凹陷现象,表面色泽均匀一致;漆膜的总厚度应达到260μm以上(这是一个硬性指标);同时还应对相关指标进行检测合格。
储罐防腐涂料供应商
德谦新材是一家致力于高性能防腐涂料的研发、生产、销售、涂装的专业防腐公司,将科研和应用充分结合,通过创新技术为客户创造价值。
公司严格按照ISO质量认证标准进行管理,核心产品: 纯烯锌涂料 、 冷喷锌涂料 、 石墨烯低表面处理涂料 、 水性纳米隔热保温防腐涂料 产品技术处于行业前沿。
凭借多年积累,获得防腐防水保温一级资质,在基础设施、工业制造、能源电力、石油天然气等领域成就众多优秀业绩。是您值得信赖的工业储罐重防腐涂料供应商。
