冷喷锌Cold spray zinc

冷喷锌又叫涂膜镀锌,冷镀锌,冷涂锌。

在常温状态下,以刷、喷、辊等涂装方式把锌镀覆在钢铁基材表面上的一种材料保护技术,具有和热镀锌、喷锌、喷铝的同等的防锈效果的新型防腐工艺。

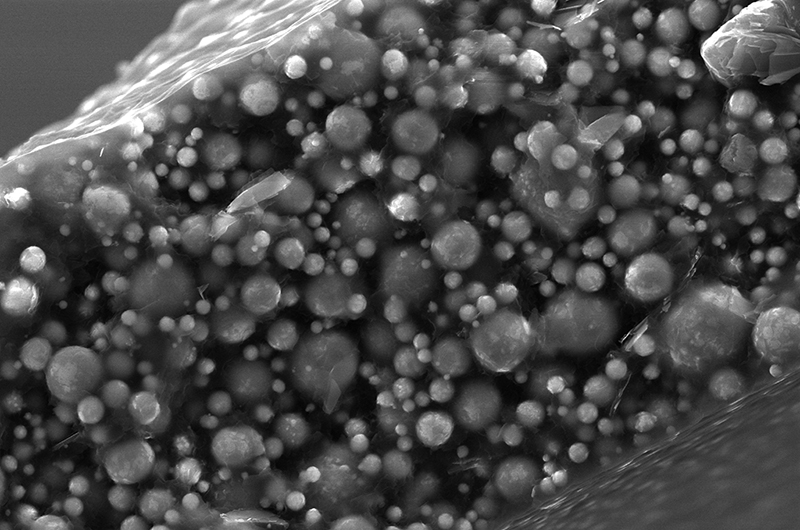

由经过原子法处理的超细锌粉、树脂以及挥发性溶剂等组成的单组分产品。其中镀层的锌含量高达96%,纯度99.99%以上,粒径3-6μm,造就了冷喷锌镀层对钢材优异防腐蚀性能。

全世界约超过一半以上的钢材是通过锌的防护来实现防腐的。
锌仍然是最简单、有效的防腐材料。

业务介绍

湖南省德谦新材料有限公司是国内较早从事冷喷锌产品研发、制造、施工的专业公司,产品 研发以精品+差异化为指导 思想,—直致力让镀锌变得更简单、成本低、环保...历 经多年的探索和积累,冷喷锌性能成熟稳定,配套性良好。

公司专注于工业防腐领域10余年,和中科院苏州纳米所建立产学研联合实验室 , 将科研和应用充分结合,以客户为导向,以市场为标杆,通过创新技术为客户创造价值 。

作为—家长期服务工业防腐领域的公司,我们深知:防腐是—项系统工程,性能卓 越的材料也仅是半成品,特别是冷喷锌,需 要专业的施工才能真正实现其价值。

德谦新材依靠、通过丰富的现场施工经验,完善的质量保证体系、严格的过程质量控制,先进的工艺设备、专业的施工人员,将材料施工成精品防腐工程。

德谦新材精心做材料,匠心做施工,在装备制造、交逄桥梁、能源电力、主题公园等4大领域成就了优秀的业绩,是您值得信赖冷喷锌供应商 。

防腐原理

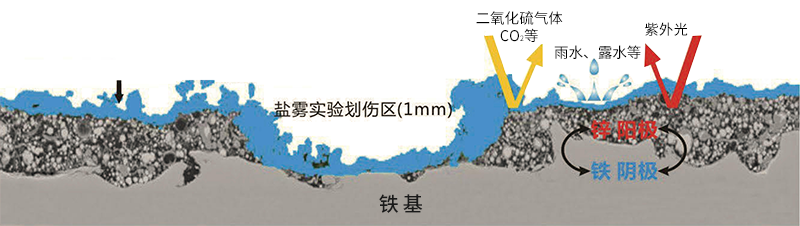

电化学保护作用

锌比铁活泼,容易失去电子。在前期锌粉的腐蚀过程中,锌粉和钢铁基组成原电池,锌的电极电位比铁的电极电位低,锌牺牲阳极,铁为阴极,电流由锌流向铁,钢铁得到了阴极保护。

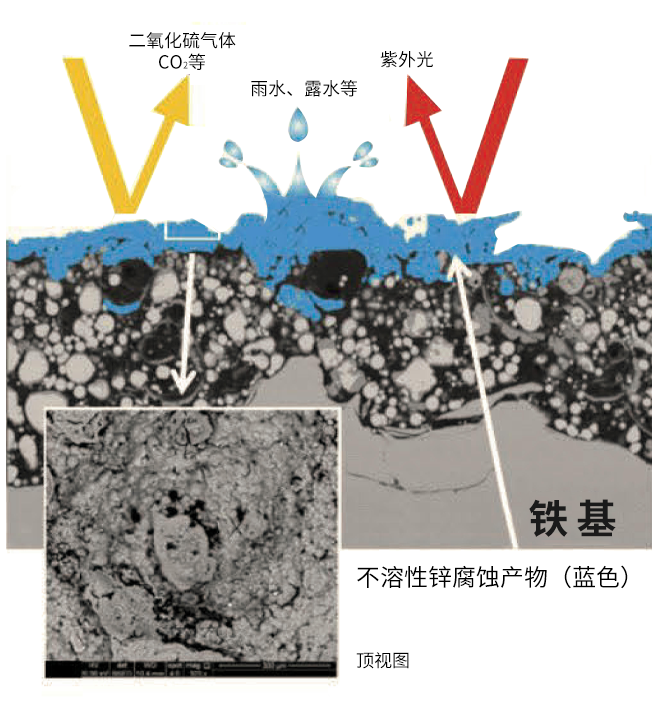

锌腐蚀沉积物的屏蔽保护

在后期冷涂锌在应用过程中不断被腐蚀,腐蚀产物在锌粉间隙和钢铁表面沉积,其腐蚀产物即碱式碳酸锌(俗称白锈)结构致密,且不导电,是难溶的稳定性化合物,能够阻挡和屏蔽腐蚀介质的侵蚀,起到防腐蚀效果,冷涂锌具有自修复功能。

性能指标

序号 项目 国家标准要求 德谦新材指标
1 在容器中状态 搅拌后无硬块,呈均匀状态 合格
2 比重 KG/L 2.5
3 外观 锌灰色
4 闪点°C 47
5 不挥发固体物含量/% ≥ 80 81.5
6 不挥发分中全锌含量/% ≥ 95 96
7 干燥时间/h ≤ 表干0.5 实干24 表干0.5 实干20
8 涂膜外观 正常 正常
9 柔韧性/mm 2 1
10 耐冲击性/cm 50 50
11 划格试验/级 1 1
12 附着力(拉开法)/MPa ≧ 3 5
13 耐盐雾性(2000h) 划线处无红锈,单向扩蚀≤2mm;未划线区无开裂、剥落、生锈现象许轻微生锈,允许起泡密度等级≤1级,允许起泡大小等级≤S3级 >3000
14 配套性 漆膜平整,不起皱,不咬起,且附着力≥3MPa 5

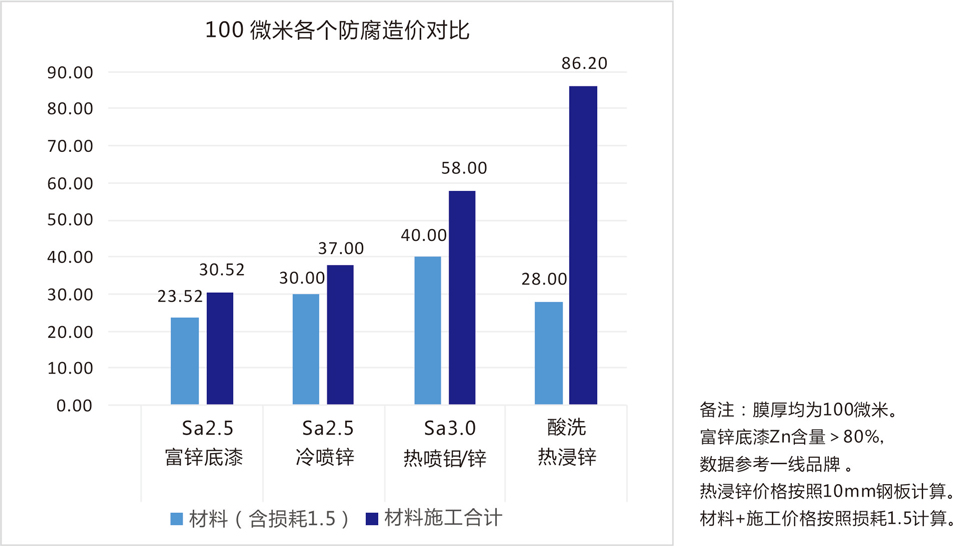

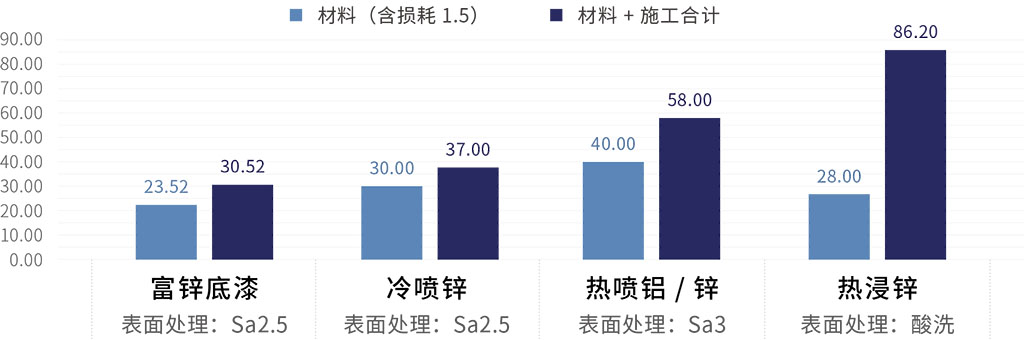

各个防腐方式造价对比

冷喷锌与其它防腐体系的对比

项目 富锌涂料体系 热镀锌体系 热喷锌/热喷铝体系 冷喷锌体系
表面处理要求 Sa2.5 需酸洗及前处理 Sa3 Sa2.5
防腐性能测试 耐盐雾600小时
(HG/3668)
耐盐雾3000小时以上 耐盐雾3000小时以上 耐盐雾3000小时以上
耐湿热性能 一般,
不能单层暴露于户外环境
优秀 优秀 优秀
阴极保护性能 基本以屏障保护为主加阴极保护,局部破损处迅速锈蚀 良好阴极保护性能,有效避免缝隙腐蚀、局部腐蚀 良好阴极保护性能,有效避免缝隙腐蚀、局部腐蚀 良好阴极保护性能,有效避免缝隙腐蚀、局部腐蚀
维修周期 5~7年左右,如施工不当,1~2年出现锈蚀 30年以上 30年以上 30年以上
施工难度 中等
对前处理及施工环境条件要求较高,否则易出现开裂脱落现象

必须到热镀厂,工件受镀槽大小限制,现场不能施工,有热变形现象

火焰热喷锌: 10㎡/h
电弧喷锌: 50㎡/h

普通油漆涂装要求,可在工厂及现场方便施工,高压无气喷涂机200㎡/h
维修难度 较难
必须彻底打磨至钢铁本体,维修难度较大

不可能回厂重镀,如采用普通涂料维护后,防腐周期缩短

维修困难、无法重涂

具有良好重涂性能,重涂前处理要求低
全寿命费用 较高
全寿命周期内多次重涂维护,直接间接损失较大,费用较高
中等
长效防腐,避免多次维护,破损维修费用高,使用受到一定限制
中等
长效防腐,避免多次维护,腐蚀适应性较好,但施工及维护不方便

长效防腐,避免多次维护,腐蚀适应性较好,施工及维护方便
能耗
仅需空压机、无气喷涂机用电设备

高压电溶解锌

通过电弧或火焰溶解锌铝金属

仅需空压机、无气喷涂机用电设备
环保安全 含有铅,苯等有机化合物 前处理酸洗废液,镀液大量剧毒物质,废液、废气 严重锌雾、粉尘、职业病 不含异氰酸酷,一氯甲烷、甲乙酮等有机溶剂,不产生液体、固体废弃物

联系我们
