一、油漆大面积脱落引发的原因

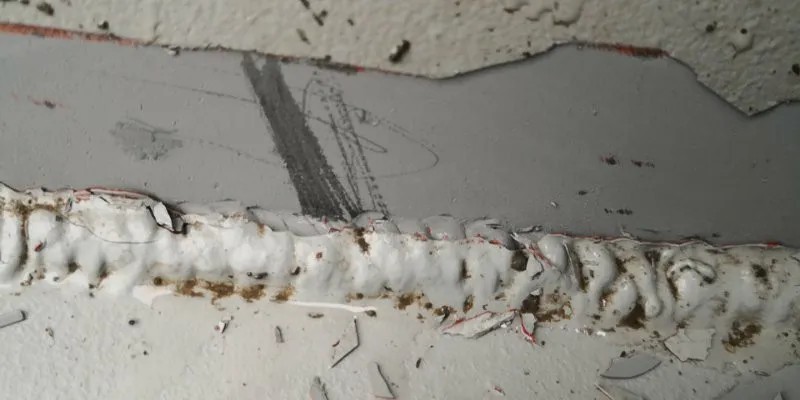

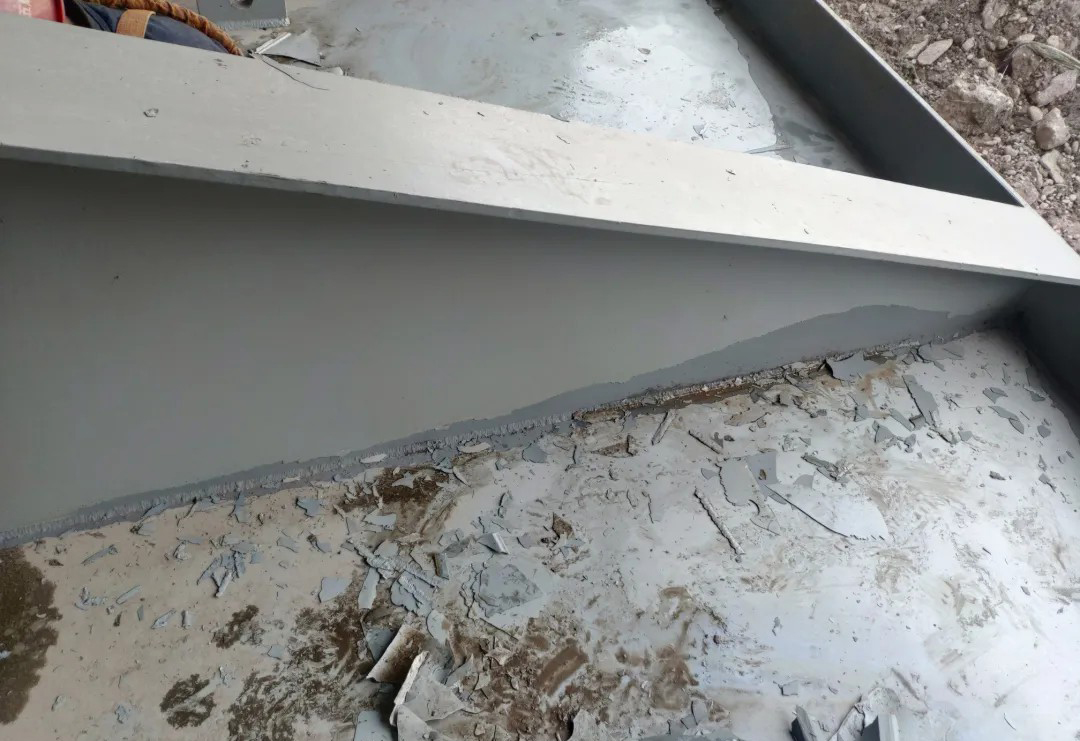

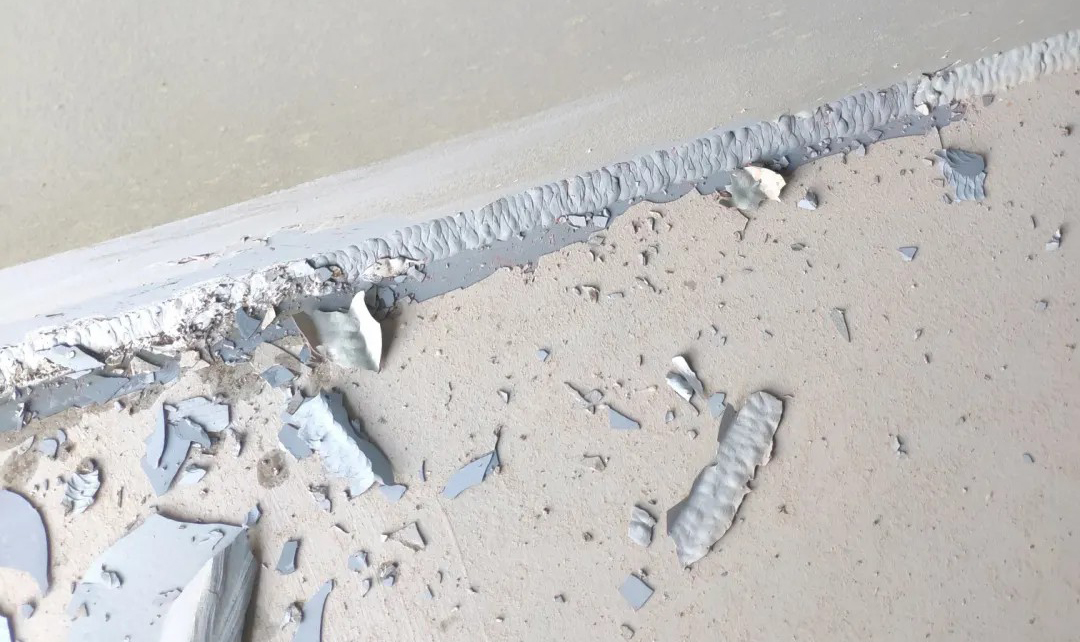

闸门防腐使用冷喷锌+环氧云铁防锈漆+氯化橡胶面漆。两个月时间就产生了大面积脱落的情况,施
工现场没有做附着力测试,冷喷锌像断层一样,在厂内做了冷喷锌拉拔试验,拉力均在5MPa或以上。
二、脱落原因分析
1.是否在焊缝位置,是不是粉尘杂质这些没有清理干净造成,层间有问题,又是局部,多半和表面
清理有关系。
2.如果是大面积的话,考虑复涂间隔是不是过长,表面清理状况还有涂层是不是配套。
3.表面处理不够彻底,钢材局部有污染问题,涂刷过厚,焊缝没有进行打磨找平处理,焊瘤较多,
气孔也多,造成底层空腔腐蚀,也是造成脱层的主要原因。冷涂锌作为底面合用,配套其它面漆要注意配套性,一般不建议酸洗体系面漆配套,
否则造成大面积脱层。
4.冷镀锌和面层或者中涂层结合力不够,没有配套专用封闭剂。
三、冷喷锌施工条件
不要在潮湿或寒冷的天气(气温低于5°C或高于35°C,相对湿度大于85%)情况下施工,否则不能达到预期的涂装效果。请在通风良好的场所使用,如确需在密闭环境作业,必须安装通风装置及使用适当的防护装置,相对湿度要≤85%,钢结构表面处理应该达到规定的Sa2.5级,其粗糙度Rz在30-80um,不能进行喷射除锈处理的部位应该手工和动力工具除锈至St3级。
四、冷喷锌常见问题分析
1.涂层脱落问题分析
冷喷锌复合涂层出现鼓包后剥落的现象,主要原因是由于涂装完冷涂锌封闭剂后,溶剂残留在涂层
中,加上封闭剂的设计厚度均在100 μm以上,干膜厚度较厚,残留在涂层中的溶剂即使间隔时间很长也很难挥发出来,而热塑性冷喷锌涂层由
于溶剂存在一直处于软化状态,受热膨胀后,涂层将会出现鼓包然后脱落等现象。笔者建议在喷涂冷喷锌封闭剂后,分两道涂装,第一道雾喷后
等涂层实干后再进行第二道喷涂,这样可以保证冷涂锌封闭剂中的溶剂得到较好的释放。
五、冷喷锌配套
参考依据
|
钢材在空气和潮湿的环境中易于锈蚀,钢材表面的铁原子和空气中的氧
化合而成质地疏松的铁锈,特别是空气中含有酸碱盐类的介质时情况尤其严重
|
腐蚀环境
|
C4高度腐蚀
|
部位
|
室外环境
|
使用寿命
|
25年以上
|
表面处理
|
非常彻底的喷射除锈至Sa2.5级(ISO 8501-1:2007),在不放大的情况下
观察时,表面应无可见的油、脂和污物,并且没有氧化皮、铁锈、涂层和外来杂质。任何污染物的残留痕迹应仅呈现为点状或条纹状的轻微色斑
。
彻底的手工和动力工具除锈至St2级(ISO 8501-1:2007),在不放大的情况下观察时,表面应无可见的油、脂和污物,并且没有附着不牢的氧化皮
、铁锈、涂层和外来杂质。
|
涂装部位
|
具有高含盐度的海上区域以及具有极高湿度和侵蚀性大气的热带亚热带
工业区域。
|
涂层
|
涂料类型
|
涂料名称
|
配比
|
干膜
|
第一道
|
底漆
|
DZ-6000冷喷锌
|
8:1
|
80μm
|
第二道
|
中间漆
|
H53-90冷喷锌封闭剂
|
4:1
|
160μm
|
第三道
|
面漆
|
FZ-2000氟碳漆
|
6:1
|
60μm
|
实际总厚度/标准厚度
|
300微米
|
六、德谦新材专注冷喷锌
优质的材料也只是半成品,需要专业的施工才能真正实现其价值。德谦新材依靠先进的设备、标准
的工艺流程、专业的施工队伍和严格的现场管理,保障了优质的冷喷锌发挥出优秀的防腐保护效果。作为国内少数具有防腐施工资质,提供冷喷
锌涂料、施工一体化的专业公司,德谦新材一方面紧贴市场需求将产品升级迭代,一方面通过现场施工优化产品,实现了材料和施工技术的互相
推进。
德谦新材精心做材料,匠心做施工,在装备制造、基础设施、交通桥梁、能源电力、金属冶炼等领域成就了优秀的业绩。核心产品 冷喷锌 、 水性工业涂料 、石墨烯锌粉涂料 ,产品、施工资质齐全,成为了国内值得信赖和托付的水性涂料供应商。因此,请相信您的眼光和判断,放心选择水性涂料领先企
业——德谦新材。
|
