一、水性涂料产生闪锈的原因

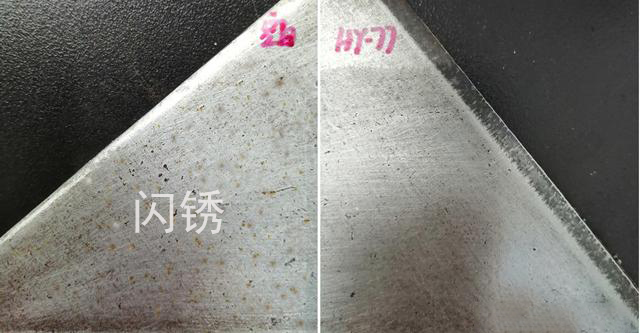

水性钢结构防腐涂料在施工过程中产生闪锈的原因一直没有一个准确的说法。之前有这方面的专家说过，水性涂料的闪锈问题一般是新建工程的水性涂料在它的干燥过程中会出现锈斑，这个现象主要出现在被腐蚀的界面或新近活化的钢铁表面。闪锈的产生可能与铁化合物的溶解和沉淀有关，闪锈的严重程度取决于涂料体系，涂料在低PH时，低温和高湿度的情况下，延长了水和基材的接触时间，就容易出现闪锈。
水性漆的成膜有个过程，任何一块金属都不是绝对纯净与绝对平滑的，由此会产生出一个个的不同电位的小块，不同电位小块之间就会有电流产生，金属氧化由此发生而形成锈斑，即闪锈”。从这些不同的说法可以看出，闪锈的产生是一个电化学过程。
由于水性涂料本身是导体，对存在电位差的不同区域间形成电荷迁移通道，这样腐蚀就在水性涂料成膜过程的短时间内发生，形成了闪锈。很明显，湿漆膜保持的时间越长，闪锈现象就越严重，这样就可以解释低温高湿情况下闪锈现象更为严重的原因。
事实上，由于闪锈是一种电化学现象，因此排在氢元素前面的活泼金属，使用水性涂料施工时都将遇到这一问题。我们在对钢材、铸铁、铝及铝合金、镀锌板等底材的涂装试验中发现，易于出现闪锈的情况大致是：铸铁、铝、碳钢、镀度锌板(打磨)、马口铁(打磨)、铁板或铁丝、铝合金。
二、加速闪锈的诱因
①慢干条件：温度低、湿度高（RH大于85%时尤其严重）
②前处理不洁净和质量不稳定的铁质底材：通常新处理的钢铁表面容易产生闪锈；已生锈的碳钢、铸铁等金属材料，打磨后也容易产生闪锈。
③涂料体系：PH值越低越容易闪锈；处理这种问题，一般选择吸附性的产品用于较低PH值的水性涂料系统。
④金属底材产生闪锈的难易程度是：金属焊缝处（埋弧焊）＞铸铁>碳钢>度锌板(打磨)>马口铁(打磨)>铁板或铁丝>铝合金。
三、怎样防止闪锈
1.使用防闪锈剂：合理搭配的防闪锈剂可以有效防止闪锈产生。2.加速干燥：温度高、湿度低有利于闪锈防止。3.提高涂料的PH值：PH值越高，越不容易产生闪锈。4.控制漆膜厚度：漆膜越厚，越容易产生闪锈。
四、水性防腐涂料放心选择-德谦新材
德谦新材防腐涂料依据国家涂料检测中心的结论：性能优于国际一线品牌，优于国家标准和同类产品。
优质的材料也只是半成品，需要专业的施工才能真正实现其价值。德谦新材依靠先进的设备、标准的工艺流程、专业的施工队伍和严格的现场管理，保障了优质的防腐涂料发挥出优秀的防腐保护效果。作为国内少数具有防腐施工资质，提供涂料材料、施工一体化的专业公司，德谦新材一方面紧贴市场需求将产品升级迭代，一方面通过现场施工优化产品，实现了材料和施工技术的互相推进。
德谦新材精心做材料，匠心做施工，在装备制造、基础设施、交通桥梁、能源电力、金属冶炼等领域成就了优秀的业绩。核心产品 水性工业涂料、石墨烯锌粉涂料、 冷喷锌 ，产品、施工资质齐全，成为了国内值得信赖和托付的石墨烯涂料供应商。因此，请相信您的眼光和判断，放心选择水性防腐涂料领先企业——德谦新材。
|
