行业资讯Industry information

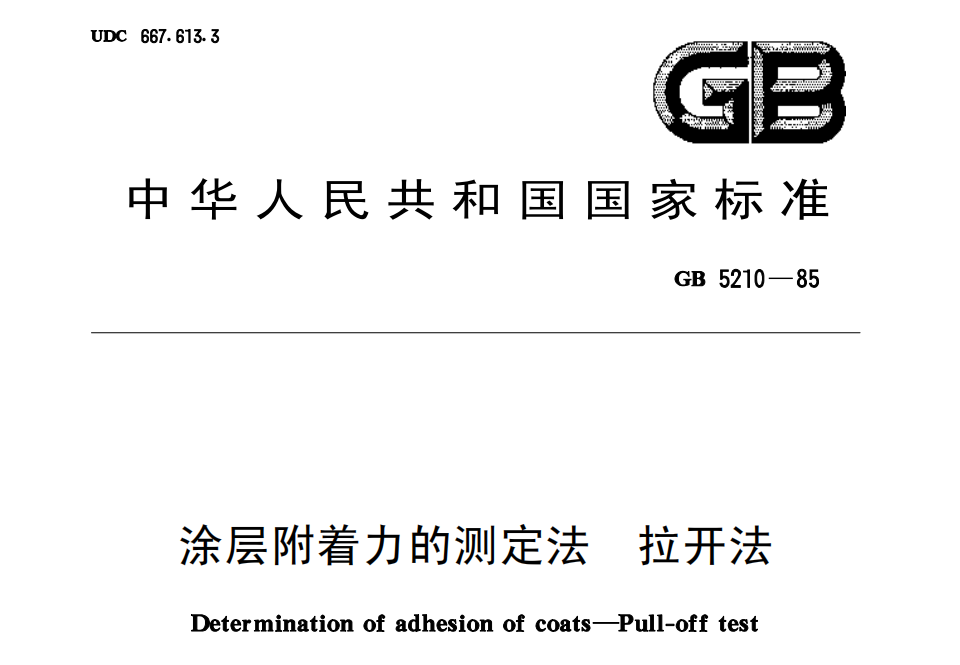

涂层附着力的测定法 拉开法

一、涂层附着力的测定法 拉开法

1.定义:拉开法所测定的附着力是指在规定的速度下 在试样的胶结面上施加垂直 均匀的拉力 以测定涂 层间或涂层与底材间附着破坏时所需的力。以kg/cm2表示。
2.设备
2.1 拉力试验机
拉力试验机的载荷选择应与试样的破坏负荷相适应。试验时所用的夹具应能使试样对中、固定,试验机应使拉力平稳地增加 并垂直地作用于试柱的表面上。
2.2试柱
试验所用试柱是用金属(钢、铁、铝等)加工而成。试柱的直径为20mm,高度应不小于自身直径的一 半 其平面应与试柱的长轴相垂直 如图 所示
3.涂层的制备和干燥
待试涂层的制备和干燥 应按其相应的涂料产品技术条件或涂层施工工艺说明书中规定的条件进行。
3.1试样的胶结
在未涂漆的试柱上均匀地涂一薄层胶粘剂 可借助的装置同轴心地胶结 连同定中心装置,按其干燥工艺要求进行固化 固化前用微量溶剂擦净多余的胶粘剂
3.2组合试样
组合试样 适用于不宜加工成试柱的材料,如可变形的底材,复合材料和玻璃等。制样时,应从涂漆的底材上切下一块作为试片 最小直径为30mm的圆片或边长为30mm 的正方形试片。
3.3胶粘剂
胶粘剂的调制及使用方法应符合相应技术标准的规定。涂覆时应使用最少量的胶粘剂,以便在组合试样时产生一牢固、连续而均匀的胶结面。
4.试验条件
试验环境应保持在:温度25±1℃ , 相对湿度为60%~70%。
5.试验步骤
5.1将制备好的试样放入拉力机的上下夹具,并调至对中,使其横截面均匀地受到张力。
5.2夹具以10mm.min的拉伸速度进行拉开试验,直至破坏。记下试样拉开的负荷值,并观察断面的破坏形式。
6.得到试验结果
TOP
