磨料的选用Selection of abrasives

磨料分类

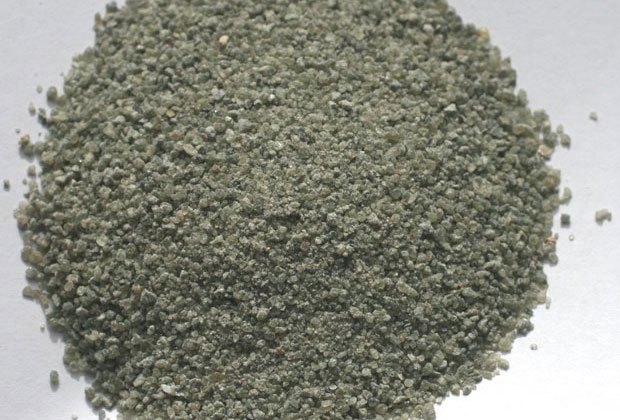

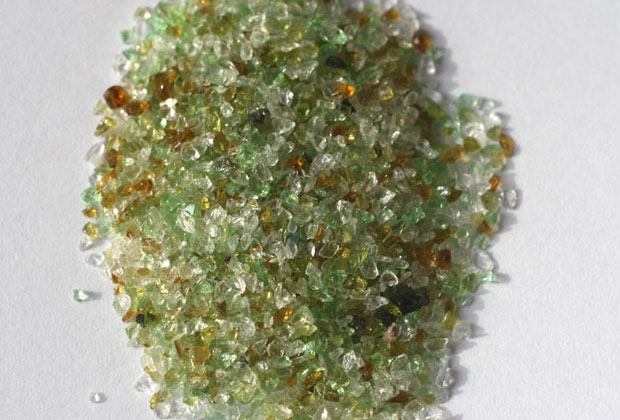

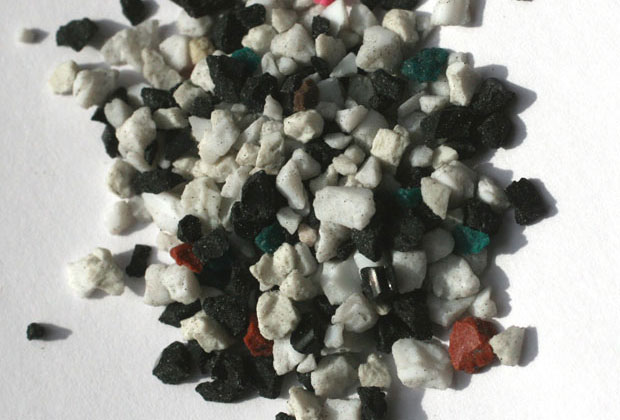

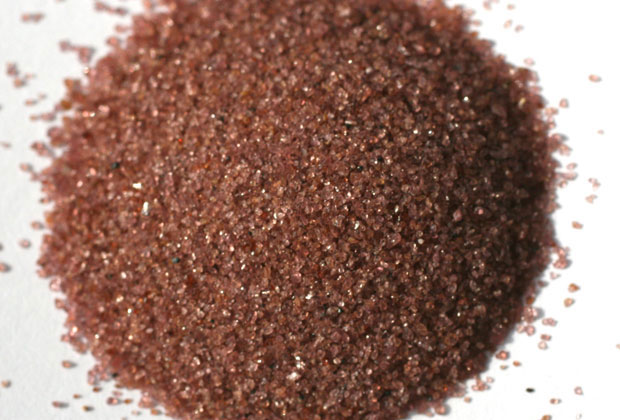

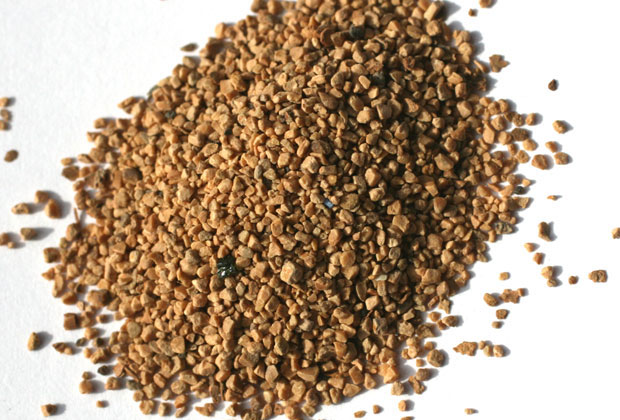

喷射清理用磨料使用范围很广,从碎胡桃木壳,玻璃和矿渣,到各种金属丸和金属砂,甚至还有陶瓷砂,但常用于涂装表面处理的只是几种有限的类型:石英砂、铜矿渣、钢砂、钢丸、刚玉(氧化铝)

石英砂
尖锐的石英砂是一种廉价而有效的磨料,被认为是用于工业施工方面最经济的磨料,很多国家都在使用。
石英砂是最早也是最常用的喷射用磨料,所以“喷砂” 成为了通用的术语。由于石英砂中含有的硅对健康有害,已逐渐不再使用。
暴露于喷砂清理过程所产生的有害程度的游离硅灰尘中,工人会引起矽肺。工作的人员,都要穿戴保护服,护目镜及呼吸设备。露天“现场工作”可偶尔允许使用石英砂,但必须仔细保护操作者和其他人员,免受灰尘影响。
钢丸

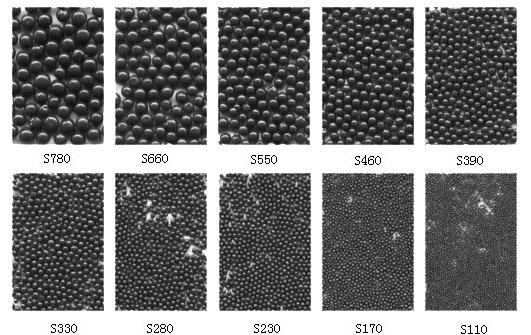

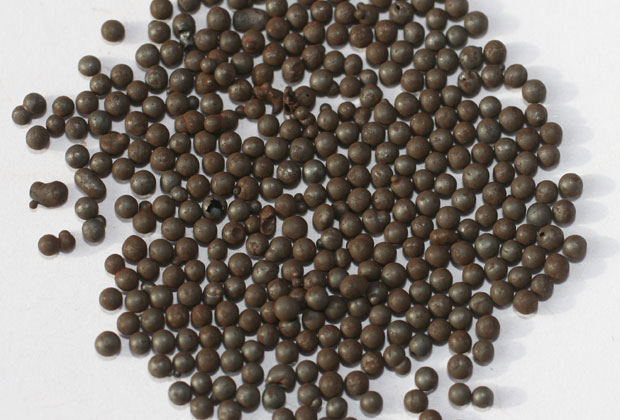

钢丸的制造过程为,首先熔化高质量的铁块,然后用高压水喷射使熔融的钢水形成微粒状,形成的丸体重新加热以净化均质,然后再淬火处理。淬火处理后的丸体在熔炉内被干燥和重新加热回火以达到适用的硬度,回火处理后的钢丸通过机械筛网分成符合SAE 规格的11 个等级用于喷射清理。
铜矿渣

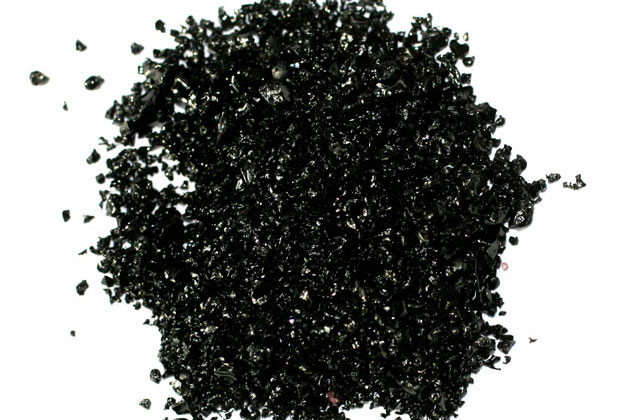

铜矿渣是铜冶炼过程中的副产品,在冶炼和粹火过程中,矿渣转化为硅酸铁,这样再生出铜矿渣的原料。铜矿渣是开放式喷砂中最常用的磨料,价格较低,不象石英砂那样含有游离硅,不会人体产生健康危害。
钢砂

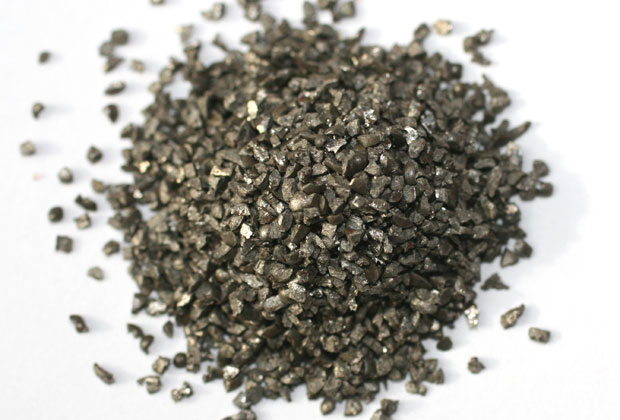

钢砂是从高碳铸钢丸钢砂通过破碎成砂粒状,随后回火成三重硬度(GH、 Gl和GP)以适应不同的需要。处理后的钢砂被筛网分选成符合SAE标准的10个等级以适应不同的喷射处理要求。在抛丸设备上应用,应该选用GP 和GL 钢砂,因为GH 钢砂的硬度太大,会磨损设备。
刚玉(氧化铝)
刚玉对常规腐蚀的影响基本是惰性的,所以可用于喷砂不锈钢或有色金属材料表面,而不会引起锈污染。

磨料的检测

检测磨料的油污、pH 值测试、导电率,以确保磨料的质量。

  1. 油污检测

    通常在400ml的试瓶中,磨料和水一起搅拌,在水静止后,可以很容易地看到表面的污油或其乳状漂浮在水面。

    另一个方法是将10cm3的磨料加入10cm3 二氯甲烷(methylene chloride)摇动5分钟,滴5滴溶剂在干净玻璃试片上,等溶剂完全挥发后,把玻璃试片置于完全黑暗的紫外线下面,如果有蓝色的莹光,该批磨料不合格。

  2. pH 值测试

    100克磨料捣碎后,取50克,加200ml 蒸馏水,充分混合均匀。最好使用误差在±0.01的电子pH 测试仪,混合液的pH不能低于6.2。如果红色石蕊试纸变成蓝色,溶液呈碱性。

    石蕊试纸和pH 试纸可指示化学盐类的存在,当其溶解于水中,形成了酸性或碱性溶液。(注意:石蕊试纸或pH 试纸不能检测氯化物的存在)。

    如果蓝色石蕊试纸变成红色,溶液呈酸性。如果石蕊试纸不变色,溶液则是中性的。pH 试纸还可以表明酸度或碱度的实际值。

  3. 导电率的测试

    正式测试前,洗涤所有试瓶量杯,漏斗、搅拌棒和探头等。取200ml样品磨料倒入400ml大口试瓶内,搅拌1分钟,待水和磨料平静后再搅8 分钟,水静止后再搅拌1分钟。总的要搅拌10分钟,这一点十分重要,这样可以确保盐类有足够的时间溶解。然后将浸过磨料的溶液经过滤纸倒入100ml的试瓶中,将首先过滤下来10ml溶液倒掉,再过滤倒入50ml溶液作为试验之用。将探头浸没在溶液里,打开导电仪测其导电率。为了保证数据的正确性,可以多做几次试验。

    另一个方法是将10cm3的磨料加入10cm3二氯甲烷(methylene chloride)摇动5分钟,滴5滴溶剂在干净玻璃试片上,等溶剂完全挥发后,把玻璃试片置于完全黑暗的紫外线下面,如果有蓝色的莹光,该批磨料不合格。

TOP
