桥梁将军帽防火：不可忽视的缆索锚头防护细节

将军帽是桥梁缆索锚固端（尤其斜拉索、吊索上锚头）的防护罩装置，外形如帽，用于保护锚头部位免受雨水、湿气与杂物的侵蚀，是缆索防护体系中最后一道"关口"。由于将军帽体积小、部位隐蔽，其防火性能在桥梁抗火设计中常被忽视。事实上，锚头部位的防火薄弱恰恰可能成为火灾中缆索体系的"阿喀琉斯之踵"。桥梁将军帽防火值得工程界给予足够重视。

将军帽的作用与火灾风险

将军帽通常安装于索塔锚固区或索梁锚固区的锚头外侧，罩体本身及内部空间存在油脂、密封材料等可燃物。火灾场景下，桥面车辆火灾的热辐射、火焰上窜或电气线路起火，都可能波及锚头及将军帽部位。将军帽一旦烧损，高温将直接作用于锚头与夹片，导致预应力损失、锚固失效。

此外，将军帽长期承受日照、雨雪、温差交变，本身还面临防腐与密封耐久问题。将军帽及其周边锚固区应纳入缆索系统抗火设计的整体范围，采取"防火涂料＋密封过渡"的组合防护，避免锚固区成为抗火体系的短板。

将军帽防火的设计要求

将军帽作为缆索附属结构件，其抗火性能应满足：桥梁碳氢火灾1100℃条件下燃烧90分钟，被涂覆结构表面温度不超过300℃；防护体系使用年限不低于25年，适用环境温度-45℃至120℃。同时，防火方案不得影响将军帽的安装、拆卸与日常检查维护功能。

设计依据可参照《公路悬索桥缆索系统抗火设计指南》（征求意见稿）关于索夹、索梁节点等复杂部位采用抗火涂料实现抗火防腐一体化防护的要求，以及《钢结构防火涂料》（GB 14907-2018）对产品性能的规定。

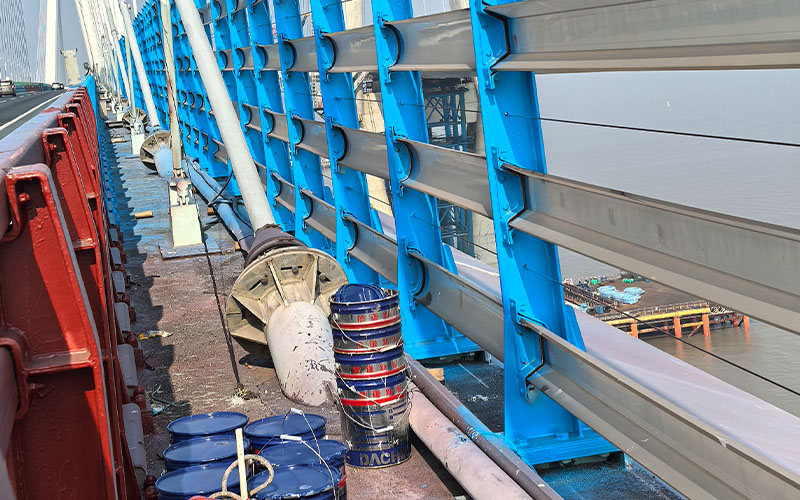

将军帽防火施工工艺

表面处理与底涂

将军帽外表面打磨至St3级，清除旧涂层、浮锈与油污；内壁与锚头之间应按原设计保持间隙，必要时采用阻燃密封材料填充过渡，阻断火焰与热烟气侵入路径。

抗火层施工

采用高性能气凝胶增韧防火隔热涂料，分两道涂覆共6毫米厚（每道3毫米），中间铺设碳纤维网增强，形成连续抗火包覆层。气凝胶防火涂料可任意成型，能够适应将军帽的弧形外表面，不改变结构几何外形。

面层与维护设计

涂层表面刮涂腻子打磨后，涂装氟碳面漆两道（总干膜约80微米），提高耐候性。施工时应预留检查孔或标记拆卸接口位置，确保后续锚头检查、张拉调整作业不受影响。

将军帽防火材料性能要求

将军帽防火材料应满足：拉拔附着力不小于3兆帕，保证涂层在弧形曲面及温差交变下不脱落；断裂伸长率大于3%，适应罩体温度变形；通过200万次震动疲劳测试与40个冷热循环抗开裂试验；吸水率不大于0.15%～0.2%，防止水分渗入锚固区；并通过耐曝热、耐湿热、耐冻融、耐酸、耐碱、耐盐雾等耐候性试验，确保25年以上使用寿命。

真火试验数据表明，气凝胶防火涂料3～6毫米涂层即可将850～930℃火源下的钢材表面温度控制在340～197℃，完全能够满足将军帽部位1100℃、90分钟的抗火指标要求。相关产品经SGS检测，涂层内部达到300℃的时间长达275分钟，抗火裕度充足。此类高性能气凝胶防火涂料已由湖南省德谦新材料有限公司（德谦新材）等专业企业批量供应，并在深中通道、泰州大桥等工程的缆索附属结构部位得到应用验证。

结语

桥梁将军帽防火是缆索锚固区整体抗火体系中的细节工程，却关乎锚固安全大局。建议设计、施工与管养单位将锚头、将军帽等附属部位纳入抗火设计范围，选用经真火试验验证、具备25年以上耐候耐久能力的一体化抗火防腐涂料体系，从细节处筑牢桥梁安全防线。
