桥梁拱肋防火：拱桥主要承重构件的抗火保护

拱肋是拱桥最主要的承重结构，无论是钢拱桥的钢拱肋，还是钢管混凝土拱桥的钢管拱，都将桥面荷载传递至拱脚基础。拱肋一旦在火灾中因高温失稳或强度衰减而破坏，将直接导致桥梁垮塌。因此，桥梁拱肋防火与防腐必须纳入拱桥全寿命周期安全管理的核心内容。

拱肋的火灾风险特征

拱肋长期处于露天环境，下方往往跨越道路、水域，车辆火灾、桥上明火作业、景观照明线路故障等都可能成为火源。钢材在高温下的力学性能随温度升高急剧下降：当温度达到550℃左右时，钢材屈服强度显著降低，结构容易发生失稳屈曲；而油罐车、新能源车辆火灾形成的碳氢类火焰温度可高达1100℃甚至1400℃，远超普通火灾温度。

对于钢管混凝土拱肋而言，火灾高温不仅削弱钢管本身的承载力，还可能因钢管与管内混凝土的温差变形导致界面脱粘，影响钢管混凝土的协同受力，火灾后修复难度大、成本高。因此，拱肋防火应坚持"防患于未然"的主动保护思路。

拱肋防火设计的主要依据

拱肋属于钢结构防火保护范畴，防火涂料性能应符合《钢结构防火涂料》（GB 14907-2018）的要求。该标准对室内外膨胀型与非膨胀型钢结构防火涂料的耐火性能、物理机械性能、耐候性能等作出了明确规定，其中室外型产品还须通过耐曝热、耐湿热、耐冻融循环、耐酸、耐碱、耐盐雾等系列耐候性试验。

拱桥钢结构防腐涂装可参照《公路桥梁钢结构防腐涂装技术条件》（JT/T 71266-2019）执行。拱肋防护应实现防腐与防火的统筹设计，避免防腐层与防火层相互排斥、起皮脱落，宜采用抗火防腐一体化防护体系。

拱肋防火涂层方案与选型

室外膨胀型钢结构防火涂料是拱肋防火的主流选择

拱肋形状复杂、表面积大，且常年经受日晒雨淋、冷热交替与车辆通行引起的振动，防火材料必须同时具备良好的防火性能、耐候性能与机械性能。室外膨胀型钢结构防火涂料在常温下成膜致密，遇火时涂层中阻燃膨胀组分受热发泡，形成厚度可达原涂层数十倍的致密炭层，通过隔热、阻氧双重机制延缓钢材温升。

气凝胶复合防火涂料的性能优势

以气凝胶隔热与膨胀隔热复合的室外膨胀型钢结构防火涂料（如德谦新材的Dachin Aerogel 920）更具优势：其将气凝胶纳米多孔结构的超低导热特性与膨胀发泡成炭技术结合，并复配纳米纤维增韧，涂层坚固耐用、耐冲击、耐振动、耐机械损伤。依据产品性能数据，2.5毫米涂层可在1100℃火灾下提供30分钟抗火保护，8毫米涂层可满足90分钟抗火保护要求，且被保护结构表面温度控制在300℃以内。

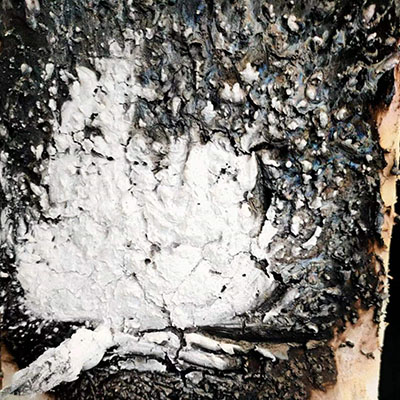

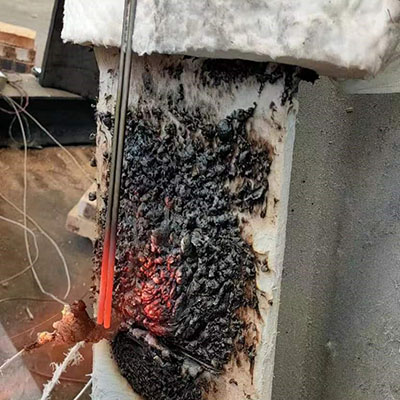

德谦新材实验室的对比真火试验显示：Dachin Aerogel 920气凝胶抗火材料涂覆3～6毫米，在850～930℃火焰下燃烧90分钟，钢材表面温度分别仅为340℃、330℃、237℃和197℃；而普通钢结构防火涂料3毫米涂层在同类火源下钢材表面即达500℃，且涂层干燥后出现开裂。这表明高性能气凝胶防火涂料在拱肋等复杂钢结构表面具有明显更优的抗火与抗开裂表现。

防腐防火一体化：拱肋防护体系的整体设计

拱肋防护建议采用"长效防腐底漆＋防火涂层＋耐候面漆"的整体体系：先进行Sa2.5级喷砂除锈，涂装富锌类底漆满足C4及以上腐蚀环境的长期防腐要求；再按设计耐火极限涂覆室外膨胀型钢结构防火涂料；最后以氟碳面漆等耐候面层保护，延长体系服役寿命。对于钢管拱结构，还可采用冷喷锌体系实现20年以上防腐设计寿命，再叠加防火涂层满足抗火要求。

值得关注的是，防火涂料在拱肋上的施工便捷性直接影响工程质量。涂层可喷涂、刮涂、刷涂，任意成型，不改变结构几何外形，适合拱肋曲线段、节点板等复杂部位。以湖南省德谦新材料有限公司（德谦新材）为代表的专业高性能防腐涂料企业，已形成从产品研发、涂装方案设计到现场技术服务的完整能力，其产品通过了NORSOK M-501等严苛腐蚀环境测试，可支撑拱肋防护体系的长效可靠运行。

结语

桥梁拱肋防火是拱桥安全防护体系中不可缺失的一环。设计单位应依据现行标准合理确定耐火极限与防护方案，建设单位应选用具备型式检验报告和工程业绩的防火材料，并严格控制表面处理与涂层施工质量。唯有如此，才能让拱肋这一拱桥"脊梁"在火灾风险面前保持足够的安全裕度。
