拱桥钢管拱防火：钢管混凝土拱桥主拱圈的抗火防腐保护

钢管拱（钢管混凝土拱肋）是钢管混凝土拱桥最主要的承重结构，由空钢管内灌注混凝土形成，兼具钢与混凝土的材料优势，承载能力高、跨越能力强。作为全桥荷载传递的"主脊"，钢管拱一旦在火灾中受损，将直接威胁整桥安全。拱桥钢管拱防火与防腐一体化的防护设计，是钢管混凝土拱桥建设与养护的重要课题。

钢管拱的火灾风险特征

钢管拱长期处于露天环境，桥面车辆火灾（油罐车、新能源车形成的碳氢火温度可达1100℃以上）、桥上明火作业、景观照明线路故障等都可能成为火源。火灾高温下，钢管钢材强度迅速衰减、发生局部屈曲；钢管与管内混凝土在高温下膨胀变形不协调，可能导致界面脱粘，削弱钢管混凝土的协同承载能力，火灾后结构修复极为困难。

因此，钢管拱防护必须坚持"防腐打底、防火加持、耐候收面"的整体思路，在满足C4及以上腐蚀环境长效防腐要求的同时，赋予结构可靠的抗火能力。

钢管拱防腐体系：长效防腐是防火的前提

拱桥钢管拱防腐涂装应符合《公路桥梁钢结构防腐涂装技术条件》（JT/T 71266-2019）等标准要求。在C4腐蚀环境下，钢管拱外表面推荐采用石墨烯锌涂料长效防腐体系：喷砂除锈至Sa2.5级（粗糙度Rz 40～70微米）后，涂装石墨烯锌涂料两道共80微米，配套环氧云铁中间漆120微米，再以氟碳面漆两道共60微米收面，总干膜厚度约260微米，设计防护寿命可达20年以上。钢箱梁与桥面板接触面、附属钢构件等部位按相应体系配套涂装。

需要说明的是，主拱圈钢管内壁因需与灌注混凝土可靠结合，一般不做涂装，仅在钢板下料前进行表面预处理并提供过渡性保护，浇注混凝土前清除氧化皮与浮锈即可——钢管内壁处于混凝土碱性环境，不会锈蚀。

钢管拱防火方案与涂料选型

防火层设置

在防腐体系之上，按设计耐火极限涂覆室外膨胀型钢结构防火涂料，实现钢管拱的抗火保护。防火涂料遇火膨胀形成致密炭层，阻断热量向钢管及管内混凝土传递，为人员疏散与消防救援争取时间。

气凝胶防火涂料的应用优势

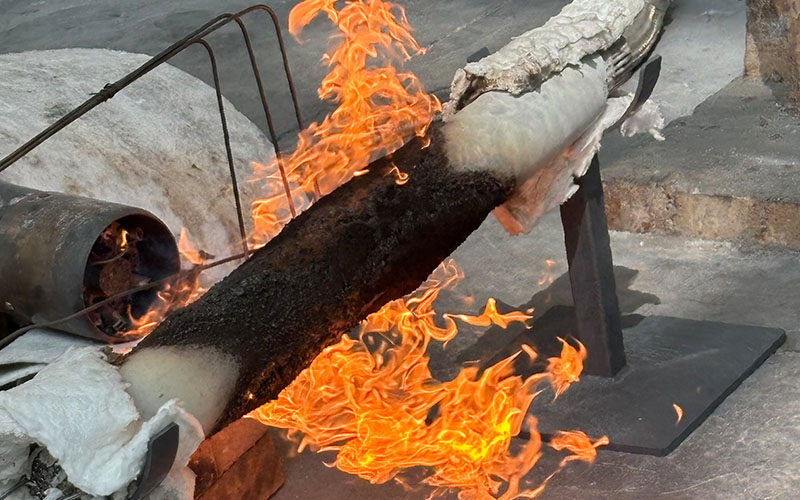

钢管拱为圆弧形连续曲面，且与横撑、节点板等构造相连，防火材料须具备良好的随形施工能力。气凝胶膨胀型防火涂料（如德谦新材Dachin Aerogel 920）可喷涂、刮涂、刷涂，任意成型，不改变结构几何外形，兼具气凝胶隔热与膨胀成炭双重机理。产品数据表明：8毫米涂层可在1100℃碳氢火灾或喷射火焰下燃烧90分钟，将结构表面温度控制在300℃以内；中矿大正实验室真火试验中，3～6毫米涂层在850～930℃火焰下燃烧90分钟，钢材表面温度仅为197～340℃，抗火性能显著优于普通钢结构防火涂料，且涂层无开裂脱落。

产品同时具备优异的耐候与机械性能：通过200万次震动疲劳测试、40个冷热循环抗开裂试验，断裂伸长率大于3%，拉拔附着力大于3兆帕，并经NORSOK M-501共4200小时循环耐腐蚀测试验证，可满足钢管拱长期露天服役的耐久要求。

施工与质量控制要点

钢管拱涂装施工应重点控制：一是表面处理，钢板切边倒角去除毛刺，表面喷砂除锈至Sa2.5级，除锈合格后应在规定时间内完成首道涂装；二是环境控制，防腐涂料施工及干燥期间相对湿度不大于80%，钢材温度至少高于露点3℃；三是分层检测，石墨烯锌、中间漆、面漆及防火涂层均按设计膜厚分层施工，使用干膜测厚仪逐层检测；四是外观验收，按《钢结构工程施工质量验收规范》（GB 50205）要求检查误涂、漏涂、起皮、流挂等缺陷。

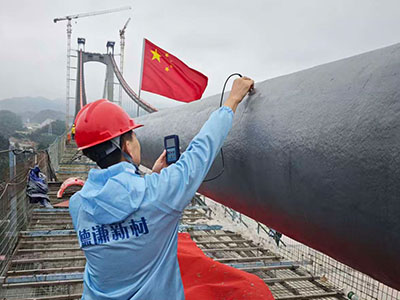

湖南省德谦新材料有限公司（德谦新材）是国内桥梁钢结构防腐防火领域的重要企业，其针对钢管拱结构形成了"石墨烯锌长效防腐＋室外膨胀型防火涂料＋氟碳耐候面漆"的成套方案，产品与工艺在深中通道、洞庭溪沅水特大桥等多个重大桥梁工程中得到应用，可为拱桥钢管拱的防腐防火一体化防护提供专业服务与技术支持。

结语

拱桥钢管拱防火是钢管混凝土拱桥结构安全体系中的重要一环。设计单位应依据现行标准合理确定防腐体系与耐火极限，施工单位应严格控制表面处理与涂层质量，管养单位应定期检查涂层状态并及时修复。唯有防腐与防火协同发力，方能让钢管拱这座"主脊"在全寿命周期内安全稳固、历久弥坚。
