水电站防腐难点解析：从压力钢管到拦污栅的防污防腐一体化方案
水电站金属结构长期处于淡水浸泡、高速水流与泥沙的多重作用之下，其腐蚀与污损问题远比一般钢结构复杂。压力钢管内壁承受高速水流冲蚀，闸门长期处于干湿交替环境，拦污栅则被贻贝等水生生物附着堵塞，这些都会直接影响电站的发电效率与运行安全。科学、长效的防污防腐体系，是水电站金属结构全生命周期维护的关键。
一、冲蚀·干湿交替·生物附着：水电站的三大腐蚀顽疾
水电站面临的腐蚀与污损问题可以归纳为三类。
- 冲蚀磨损：压力钢管内壁长期过流，受高速水流与含沙水流的冲刷，局部还会发生空化气蚀，冲蚀坑可达数毫米深；水轮机过流部件（转轮、导叶）则受气蚀与泥沙磨损联合作用。
- 干湿交替腐蚀：闸门处于"上部大气腐蚀＋下部水下腐蚀＋水位变动区干湿交替"的复杂状态，是防腐的薄弱环节。

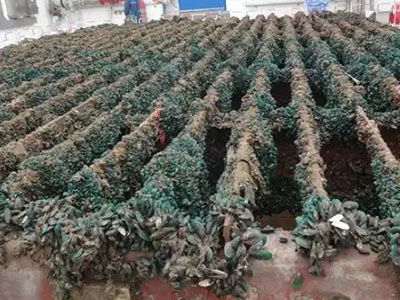

- 生物附着污损：拦污栅、水下金属结构被贻贝、藻类等生物附着，造成拦污栅堵塞，据估算可使水电站年发电效率下降2%～5%，单机组运维成本每年增加约30万元。
值得注意的是，传统的机械清理和化学药剂防污方法存在污染水源、维护频繁、成本高昂等缺陷，而海洋防污涂料又因淡水生物特性差异、有机硅涂层机械性能不足等问题难以直接套用。因此，水电站需要"防腐＋防污"一体化、生态友好的专用涂层体系。
二、从压力钢管到拦污栅：分部位防污防腐配套方案
1. 压力钢管外壁
采用环氧石墨烯锌粉底漆＋环氧云铁中间漆＋聚氨酯/聚硅氧烷面漆的配套体系，钢板表面采用喷射除锈至Sa2.5级，表面粗糙度控制在40～70μm。
2. 压力钢管内壁
内壁长期过流、受水流冲蚀磨损且检修困难，应选用保护年限长、抗冲蚀的石墨烯无溶剂耐磨减阻涂料，。

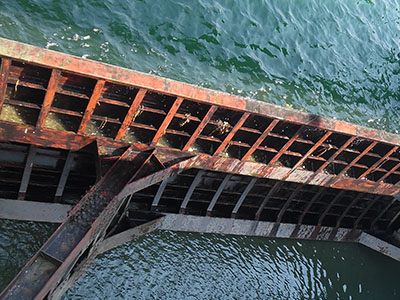

3. 闸门
闸门采用环氧石墨烯富锌涂料+环氧云铁中间漆+聚氨酯面漆/氟碳面漆，涂层厚度视防护年限确定，水位变动区需加厚处理，以应对干湿交替的严酷环境。

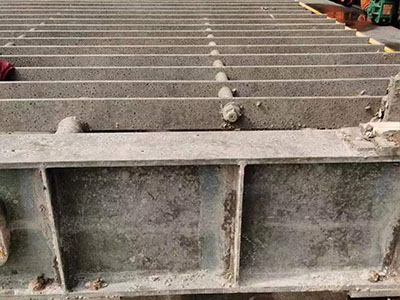

4. 拦污栅与水下金属结构
拦污栅与水下结构在防腐蚀基础上，还需叠加仿生自洁防污涂层，抑制生物附着，并配合牺牲阳极阴极保护（锌/铝合金阳极），实现"防污＋防腐"双重防护。防污涂层需与热浸锌、环氧富锌、石墨烯锌等基底良好适配。
三、防污防腐一体：德谦新材核心产品解读
COATIME® 365 Eco-AF 仿生自洁防污涂层材料
这是德谦新材针对淡水环境生物污损难题研发的核心产品，采用纳米有机硅增韧耐磨技术，具有自洁性。它通过"氟硅改性聚氨酯树脂＋纳米功能材料"多机制耦合，实现表面能调控与防污剂缓释协同作用——既保持有机硅材料的低表面能优势，又利用聚氨酯增强涂层附着力与耐水流冲刷性能（基材附着力提升50%以上），并引入纳米抑菌组分建立广谱生物防治屏障。
该涂层可实现"零毒剂释放、免维护"的生态防护，主要性能优势包括：
- 防护寿命覆盖设备全周期，较传统涂料延长3～4倍
- 耐水流冲击性能提升70%，在3m/s流速下可保持5年以上完整性
- 基材附着力提升50%以上
- 零毒剂释放，生态友好
Dachin Graphene 013 环氧石墨烯锌粉涂料、Dachin Graphene 016 环氧石墨烯富锌涂料
作为长效防腐底漆，石墨烯锌可适配热浸锌、环氧富锌等基底，为水下金属结构提供阴极保护，与防污面漆配套形成完整的"防腐＋防污"体系。
Dachin SF EPOXY-100 石墨烯无溶剂耐磨减阻涂料
用于压力钢管内壁，防腐寿命超25年、耐盐雾＞4500h，减阻可提升流速约20%，且零VOC适合密闭空间施工，同时具备优异的焊缝附着力（＞10MPa，ST3级表面）和湿固化厚涂特性。
Dachin EP 750 环氧玻璃鳞片涂料
漆膜坚硬、耐磨、耐水、耐盐雾，适用于压力钢管内壁、闸门等水下抗冲蚀部位，玻璃鳞片层叠形成的屏蔽效应可有效阻隔水汽与氯离子渗透。
四、深耕水电：德谦新材的技术攻关与全流程服务
德谦新材深度参与水电行业防污防腐技术攻关，与中国华电集团等企业合作开展《水电站水下金属结构防水生物附着涂层技术研究与应用》科技项目，针对拦污栅堵塞、腐蚀等运维难题，研发基于纳米技术的生态友好型长效防污防腐涂层体系，并配套开发适配热浸锌、环氧富锌、石墨烯锌基底的防腐防污体系，覆盖从材料研发、工艺优化、标准制定到工程应用的全链条，推动制定国内首部《水电站防水生物污损涂料技术规范》企业标准。
在工程服务层面，德谦新材提供全过程服务：定检、勘查、方案、施工、维护、回访。
严格执行SL 105-2007《水工金属结构防腐蚀规范》、NB/T 35056《水电站压力钢管设计规范》等标准，助力水电站实现金属结构的长效防护与发电效率提升。
